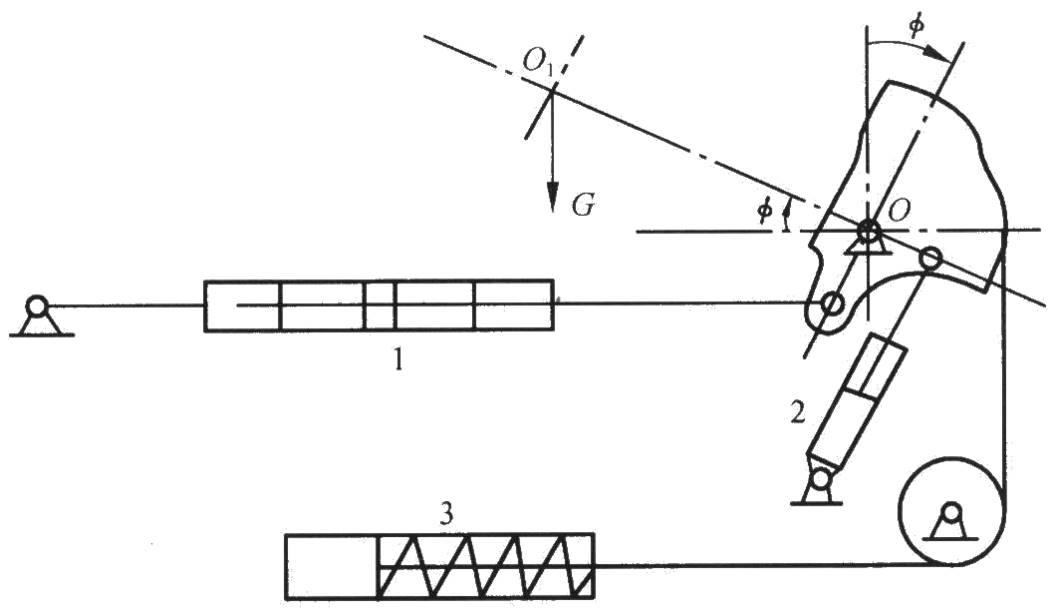

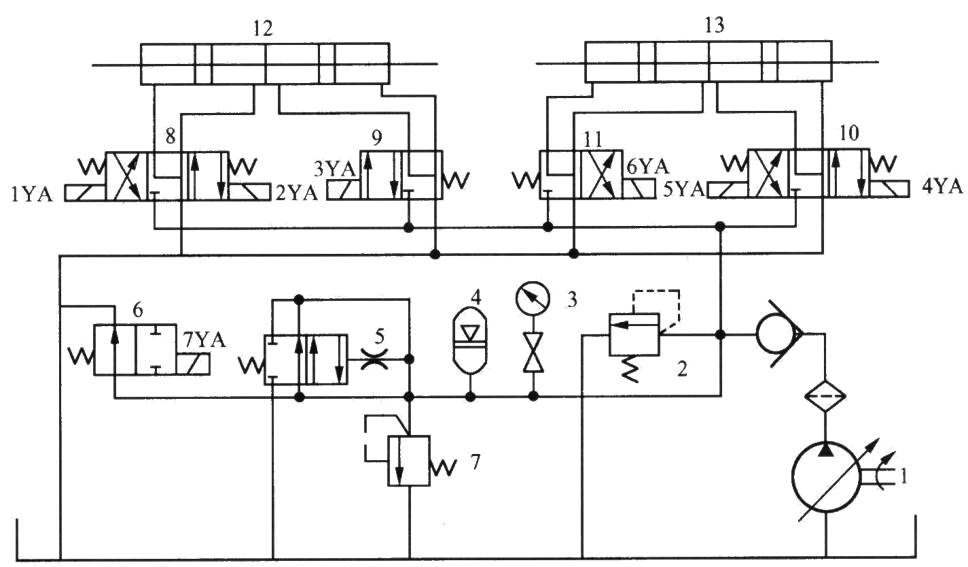

            液壓自動平衡系統原理圖

                     1.變量液壓泵;  2、7.溢流閥;  3.壓力表及其開關;  4.蓄能器;5.二位四通液動旁通換向閥;  6.二位二通電磁換向閥;  8、10.三位四通電磁換向閥;


                       9、l1.二位四通電磁換向閥;  12、13.左、右平衡液壓缸
           2.  電液伺服系統

左右雙聯載彈發射粱的電液伺服系統完全相同，其原理方框圖如圖8-7所示。旋變接收機的轉子軸與梁的耳軸相連，轉角為    ，火控計算機給出的俯仰方向指令角為  ，其與耳軸轉角差為誤差角，旋變接收機的輸出電壓與誤差角成正比，即為誤差電壓。    經放大器進行放大變換后輸出直流電流ic來

控制電液伺服閥工作，驅動伺服缸的活塞帶動耳軸向減少誤差角的方向轉動，最終使誤差角為零，伺服系統達到協調。為保證系統的動態精度，改善系統的動態性能，控制系統采用復合控制、速度加速度反饋及伺服缸壓力反饋等校正措施。

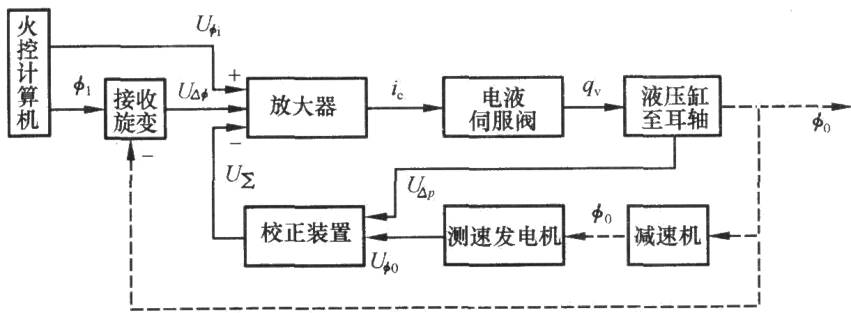

            電液伺服系統原理方框圖
圖8-8所示為電液伺服裝置的液壓回路原理圖。左右電液伺服裝置合用液壓泵l供油，兩個液壓缸10和11分別采用電液伺服閥6和7控制。系統壓力由溢流閥5設定。系統工作時，旁通閥4與換向閥3保證電動機空載啟動，之后電磁鐵1YA通電使二位二通電磁換向閥3切換至右位，使油路升壓到要求值。電磁鐵2YA通電，換向閥16切換至右位，反向?qū)ㄒ嚎貑蜗蜷y17，使液壓泵的壓力油通向左、右伺服閥7和6；同時電磁鐵3YA、4YA通電使換向閥8和9切換至右位，伺服閥即可根據要求驅動伺服缸12和13工作。
            系統中備有手動液壓泵14和15及三位四通手動換向閥12和13。在斷電時，兩位四通電磁換向閥8和9使伺服閥6、7與伺服缸10、11間的油路切斷。用手控三位四通換向閥接通手動泵到伺服缸的供油和排油回路，即可驅動伺服缸活塞按要求的方向帶動耳軸轉動，實現對載彈發射梁的手動操縱。

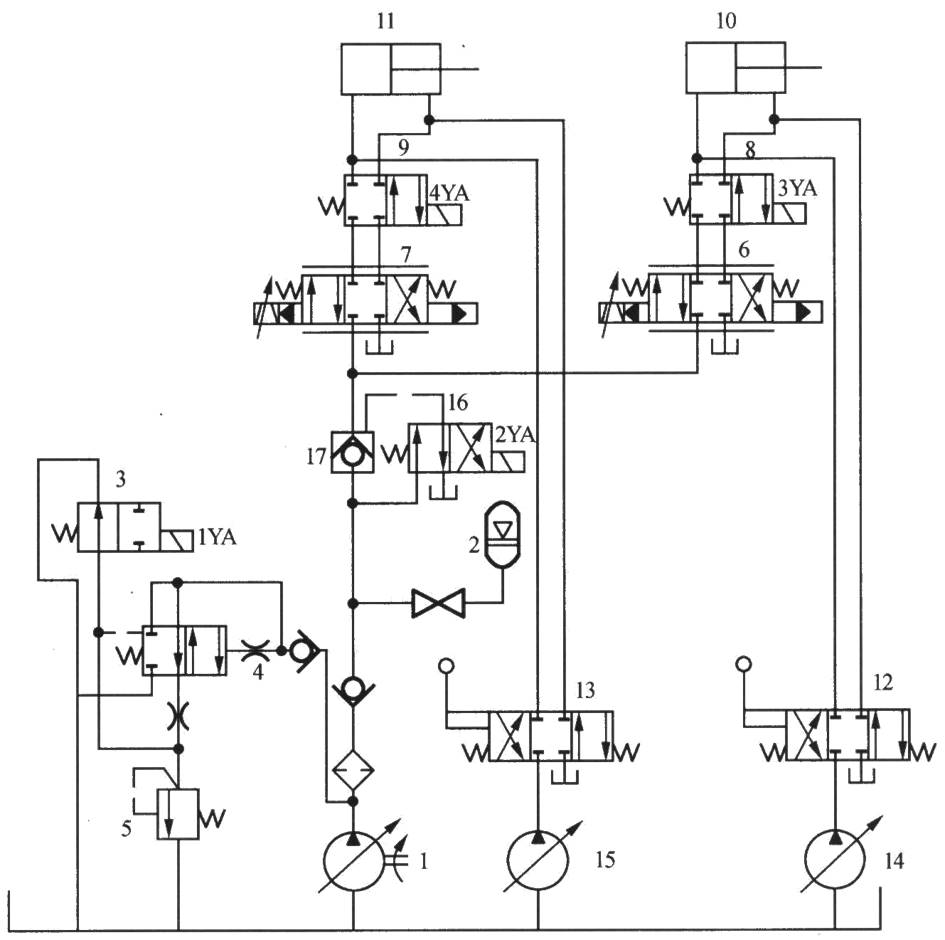

      電液伺服裝置的液壓回路原理圖

1.變量液壓泵; 2.蓄能器; 3.二位二通電磁換向閥; 4.二位四通液動  旁通換向閥;5.溢流閥; 6、7.電液伺服閥;    8、9.二位四通電磁換向閥(O型機能); 10、11.伺服液壓缸;
 12、13.三位四通手動換向閥; 14、15.手動液壓泵; 16.二位四通電磁換向閥;  17.液控單向閥
8.3.3  技術特點
            1.  變載液壓自動平衡系統有效解決了不同載彈情況下不平衡力矩的平衡問題，改善了伺服系統的負載條件，同時也為系統提供了有利的外液壓阻尼作用。
            2.  伺服系統的多項反饋校正措施中，壓力反饋?zhàn)饔米顬橹匾?br />             3.  伺服系統還采用了I型、Ⅱ型變結構方案。即小誤差范圍系統為Ⅱ型，以提高動態精度；大誤差范圍系統為I型，以提高運動平穩性。
            4.  伺服系統設有備用手動泵，便于斷電或故障時實現對載彈發射梁的手動操縱。
